當前位置：首頁 >> 襯氟閥門 >> 襯氟旋塞閥 >> 法蘭襯氟隔膜閥
更新時間 2025-5-10 0:33:28


襯氟旋塞閥
    法蘭襯氟隔膜閥
    法蘭襯氟隔膜閥   產品名稱： 法蘭襯氟隔膜閥
    型號：G41F46
    口徑：DN15-300
    壓力：0.6-1.6MPa
    材質：鑄鐵、鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【法蘭襯氟隔膜閥】

       法蘭襯氟隔膜閥詳細介紹

    襯氟隔膜閥產品概述：

    G41F46襯氟隔膜閥是一種特殊形式的具有截斷功能的閥，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質目的。 G41F46襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部?jì)惹慌c閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

    襯氟隔膜閥產品特點：
    1、G41F46襯氟隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
    2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
    3、G41F46襯氟隔膜閥的閥體內腔為全氟F46內襯。因此具有優越的耐腐蝕的特點。
    4、由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。
    5、本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
    6、閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針?lè )胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

    襯氟隔膜閥基本型號：
    手動
    G41F3
    直流式
    G45F3
    G41F46
    G45F46
    氣動
    G641F3
    電動
    G941F3
    G641F46
    G941F46

    襯氟隔膜閥技術規范：
    設計標準
    GB12239
    結構長度
    JB1688/GB12221
    法蘭標準
    JB/T79-94
    GB9113.1-26
    檢驗試驗
    GB/T13927
    驅動方式
    手動、電動、氣動、
    常閉型、常開型

    襯氟隔膜閥零件材料：
    序號
    零件名稱
    灰鑄鐵
    鑄鋼
    不銹耐酸鑄鋼
    超低不銹鋼耐酸鑄鋼
    Z
    C
    P
    R
    P
    R
    1
    閥體/閥蓋
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M
    2
    閥瓣/閥桿
    35
    1cr13
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    00cr18Ni10
    00Cr17Ni14Mo2
    3
    襯里/閥座
    PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
    4
    隔膜
    FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
    5
    支架
    WCB
    CF8
    CF8
    6
    閥桿螺母
    ZCuAI10Fe3
    ZCuAI10Fe3
    ZCuAI10Fe3
    7
    緊固螺栓
    35
    1Cr17Ni2
    1Cr18Ni9Ti
    8
    螺母
    45
    0Cr18Ni9
    0Cr18Ni9
    9
    手輪
    WCB
    WCB
    WCB

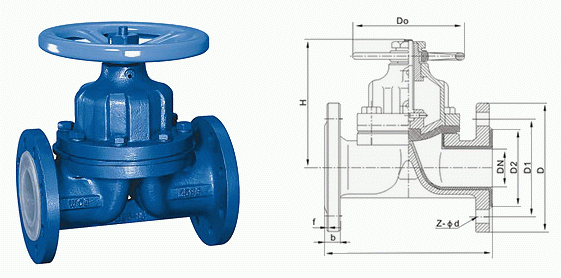

    襯氟隔膜閥外形結構圖：


    襯氟隔膜閥連接尺寸：
    公稱通徑
    標準值
    參考值
    DN(mm)
    NPS(inch)
    L
    D
    D1
    D2
    f
    b
    Z-фd
    d0
    H
    H1
    WT(kg)
    PN0.6MPa / PN1.0MPa
    15
    1/2
    125
    95
    65
    45
    2
    14
    4-ф14
    100
    105
    110
    3.5
    20
    3/4
    135
    105
    75
    55
    2
    16
    4-ф14
    100
    115
    125
    4
    25
    1
    145
    115
    85
    65
    2
    16
    4-ф14
    120
    120
    135
    5.5
    32
    11/4
    160
    135
    100
    78
    2
    18
    4-ф18
    120
    125
    150
    8
    40
    11/2
    180
    145
    110
    85
    3
    18
    4-ф18
    140
    135
    175
    11
    50
    2
    210
    160
    125
    100
    3
    20
    4-ф18
    140
    155
    195
    14
    65
    21/2
    250
    180
    145
    120
    3
    20
    4-ф18
    200
    170
    200
    23
    80
    3
    300
    195
    160
    135
    3
    22
    4-ф18
    200
    200
    255
    29
    100
    4
    350
    215
    180
    155
    3
    22
    8-ф18
    280
    270
    325
    46
    125
    5
    400
    245
    210
    185
    3
    24
    8-ф18
    320
    335
    405
    70
    150
    6
    460
    280
    240
    210
    3
    24
    8-ф23
    320
    370
    450
    95
    200
    8
    570
    335
    295
    265
    3
    26
    8-ф23
    400
    480
    600
    170
    250
    10
    680
    390
    350
    320
    3
    28
    12-ф23
    500
    545
    620
    270
    300
    12
    790
    435
    395
    362
    4
    24
    12-ф23
    500
    585
    680
    320
    PN1.6MPa
    15
    1/2
    130
    95
    65
    45
    2
    14
    4-ф14
    120
    110
    115
    4
    20
    3/4
    150
    105
    75
    55
    2
    16
    4-ф14
    120
    120
    130
    5
    25
    1
    160
    115
    85
    65
    2
    16
    4-ф14
    140
    125
    140
    6
    32
    11/4
    180
    135
    100
    78
    2
    18
    4-ф18
    140
    130
    155
    9
    40
    11/2
    200
    145
    110
    85
    3
    18
    4-ф18
    160
    140
    180
    12
    50
    2
    230
    160
    125
    100
    3
    20
    4-ф18
    160
    160
    200
    15
    65
    21/2
    290
    180
    145
    120
    3
    20
    4-ф18
    200
    175
    205
    24
    80
    3
    310
    195
    160
    135
    3
    22
    8-ф18
    200
    205
    260
    30
    100
    4
    350
    215
    180
    155
    3
    24
    8-ф18
    280
    275
    330
    48
    125
    5
    400
    245
    210
    185
    3
    26
    8-ф18
    320
    340
    410
    75
    150
    6
    480
    280
    240
    210
    3
    28
    8-ф23
    320
    375
    460
    105
    200
    8
    600
    335
    295
    265
    3
    30
    12-ф23
    400
    485
    605
    182
    250
    10
    730
    405
    355
    320
    3
    32
    12-ф25
    500
    550
    625
    295
    300
    12
    850
    460
    410
    375
    4
    34
    12-ф25
    500
    590
    685
    345
