當前位置：首頁 >> 陶瓷閥門 >> 陶瓷閘板閥 >> 氣動陶瓷單閘板閥
更新時間 2025-5-10 0:35:20


陶瓷閘板閥
    氣動陶瓷單閘板閥
    氣動陶瓷單閘板閥   產品名稱： 氣動陶瓷單閘板閥
    型號：Z643TC
    口徑：DN50-300
    壓力：1.0-6.4MPa
    材質：鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【氣動陶瓷單閘板閥】

       氣動陶瓷單閘板閥詳細介紹

    氣動陶瓷單閘板閥產品概述：

    氣動陶瓷單閘板閥又叫陶瓷平板閘閥，采用法蘭連接形式，根據驅動方式的不同，可分為手動陶瓷單閘板閥、氣動陶瓷單閘板閥；本閥采用結構陶瓷做密封副介質渣道，表面均采用陶瓷制造，密封可靠、整體結構緊湊、硬度高，耐沖蝕、壽命長。使用范圍為熱電廠干灰系統倉泵進出料閥；選煤廠重介質管路系統中管道切換閥；礦山、化工等各類有磨損的干灰、渣水等介質的管道的啟閉閥。

    氣動陶瓷單閘板閥結構特點：
    1、閥座采用O 形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門；
    2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線；
    3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊??；
    4、陶瓷單閘板閥關閉時能自動卸掉內腔高壓，保證使用安全；
    5、采用高檔增韌結構陶瓷密封，密封性能好，機械強度高；
    6、可防止固體顆粒對密封面的沖刷、磨損，耐磨性好；
    7、單閥座、單向帶壓密封，可有效防止積灰、積渣及卡阻；
    8、料口全流通無阻擋物，有吹堵裝置，卡灰、積灰現象少；
    9、該閥開關扭距小，使用方便，可實現任意角度安裝。
    10、閥門兩側設有清洗孔，清洗方便；
    11、底部設有可卸盲板，防止灰渣深沉造成關不到位的現象

    氣動陶瓷單閘板閥應用規范：

     設計與制造  JB/T 8691
     連接端尺寸  結構長度 廠商標準
     法蘭尺寸  JB/T79.1
     檢驗與試驗  GB/T JB/T8691
     材料  碳鋼 Gb/T 12229
     標志 Gb/T 12220
     供貨 Gb/T 12252

    氣動陶瓷單閘板閥零件材料：

    序號  名稱  材料  序號  名稱  材料
      1  底蓋   WCB  7 蓋板   WCB
     2  密封墊片  PTPE  8 填料   柔性石墨
     3  閥體  WCB  9 填料壓蓋   WCB
     4  閥座 結構陶瓷   10 支柱  20#
     5  閥板 304+結構陶瓷   11 螺母  黃銅
     6  閥桿 2Cr13   12 手輪   Qt400

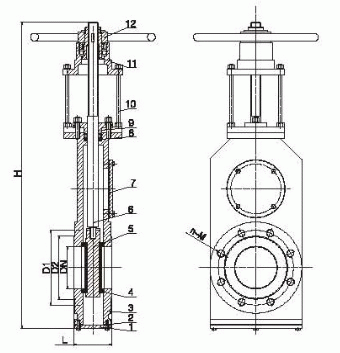

    氣動陶瓷單閘板閥外形結構圖：


    氣動陶瓷單閘板閥連接尺寸：

     DN  PN(Mpa)  L  D  D1  H  n-Md
     50  1.0  100  160 125  320  4-M16
     65  100  180  145  345  4-M16
     80  100  195  160  380  8-M16
     100  100  210  180 440  8-M16
     125  100  245 210  465  8-M16
     150  100  280  240  620  8-M20
     200  100  335  295  650   8-M20


    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動陶瓷單閘板閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
