當前位置：首頁 >> 平衡閥
>> 電動二通閥 >> 動態平衡電動二通閥 更新時間 2025-5-10 0:36:09
電動二通閥
| 動態平衡電動二通閥 |
 |
產品名稱： | 動態平衡電動二通閥 | |||||
| 型號： | A/D-EDRV | ||||||
| 口徑： | DN25-400 | ||||||
| 壓力： | 1.0-4.0MPa | ||||||
| 材質： | 球鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【動態平衡電動二通閥】 | |||||||
動態平衡電動二通閥詳細介紹
動態平衡電動二通閥產品概述：
動態平衡電動二通閥是區別于傳統的電動二通閥的新一代產品。它不但具有傳統的電動二通閥的電動調節作用（即通過房間溫控器控制電動二通閥的開啟和關閉來調節房間溫度）還具有動態平衡的作用，即能在系統壓力波動時始終維持電動二通閥開啟時的流量保持不變，避免了如傳統的電動二通閥在系統處于部分負荷運行狀態時由于壓力波動較大從而使輸送的水流量波動較大、溫度控制誤差較大、房間忽冷忽熱的缺點。動態平衡電動二通閥的工作原理等同于一個動態平衡閥與一個風機盤管電動二通閥的串聯，在電動二通閥開啟時，通過動態平衡閥的恒流作用使在系統壓力波動時維持流經風機盤管的流量不變。主要適用于暖通空調系統末端空調設備（如空調箱、新風機組、空氣處理機）的溫度控制，在系統負荷波動較大的變流量系統中優勢明顯。
動態平衡電動二通閥產品特點：
動態平衡電動二通閥工作原理：
1、采用石蠟推進器，經PTC加熱驅動工作運行無噪聲，帶彈簧復位功能，斷電后閥門關閉、行程的位置有開度指示，螺母連接安裝方式簡單、快速、拆卸方便。
2、電動二通閥驅動器為直行程，互換性好。
3、電動二通閥流量誤差≤5%
4、穩定：末端設備的流量變化不受系統壓力波動的影響，流量變化不互相干擾。
5、節能：較傳統的系統節能6-20%。
6、高效：大大縮短調試時間，系統運行具有高效率。
7、舒適：調控溫度精度更高，比傳統變流量系統更舒適。
動態平衡電動二通閥工作原理：
如下圖所示：在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
（1）、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能。
（2）、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。
動態平衡電動二通閥零件材料：
動態平衡電動二通閥技術參數：
注： A-EDRV動態平衡電動二通閥配直行程電動執行器，D-EDRV動態平衡電動二通閥配角行程電動執行器
動態平衡電動二通閥外形結構圖：
動態平衡電動二通閥連接尺寸：
動態平衡電動二通閥零件材料：
閥體
|
球墨鑄鐵
|
電動執行器外殼
|
鋁合金
|
閥套
|
不銹鋼
|
閥芯
|
黃銅
|
動態平衡電動二通閥技術參數：
產品型號
|
閥門形式
|
規格
|
壓差范圍
（KPa） |
流量范圍
（m0/h） |
工作
壓力 |
流量
誤差 |
流體
溫度 |
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
||||
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
||||
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
||||
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
||||
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
||||
A/D-EDRV10
|
DN100
|
30-300
|
10-45.3
|
||||
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
||||
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
||||
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
||||
A/D-EDRV14
|
DN250
|
22-210
|
4.O-460
|

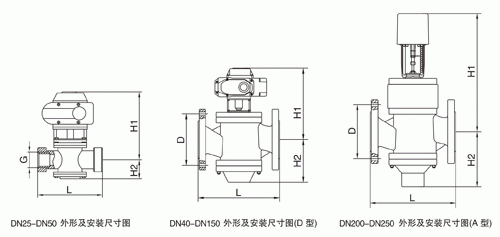

動態平衡電動二通閥外形結構圖：
動態平衡電動二通閥連接尺寸：
產品型號
|
閥門形式
|
規格
|
外形及安裝尺寸 （mm）
|
||||
L
|
H1
|
H2
|
D（φ）法蘭
|
G螺紋
|
|||
A/D-EDRV1
|
二通 絲口 |
DN25
|
160
|
265
|
70
|
G1
|
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
G1-1/4
|
||
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
G1-1/2
|
||
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
G2
|
||
A/D-EDRV5
|
二通 法蘭 |
DN32
|
160
|
220
|
70
|
1OO
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
||
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
||
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
||
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
||
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
||
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
21O
|
||
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
||
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
||
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【動態平衡電動二通閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
